高温熱分解処理「焼却炉(クリーンZ炉)」

難処理物を無害化できる焼却設備

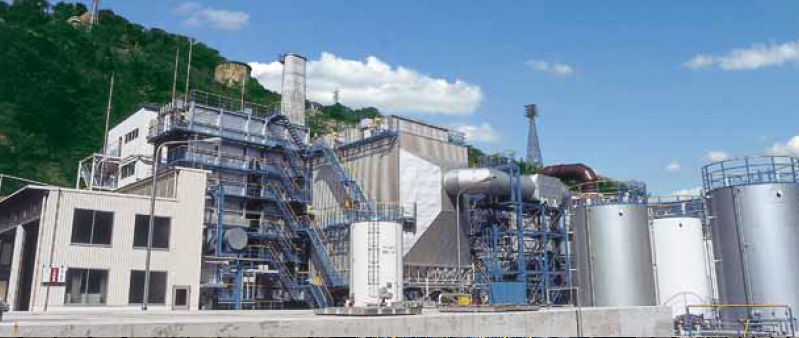

月間5,000トンという処理能力を有する焼却設備本体は、ストーカ付きロータリーキルンを採用し、廃棄物を完全燃焼することにより無害化します。さらに、完全燃焼を確実にするために二次燃焼炉を設置しています。

また、ピット&クレーンを備えているため、液状廃棄物だけでなく固形物も同時に処理が可能です。

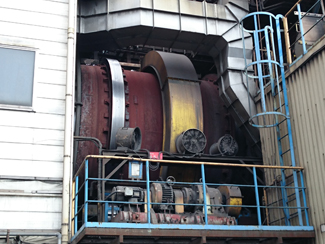

ロータリーキルン

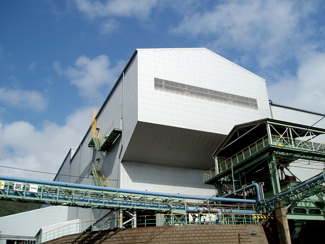

  • ピット&クレーン

  • 急冷塔

  • AWS

  • ミストコットレル

オペレーションに関しては、遠隔操作による最新鋭の集中コントロールシステムを導入、常時安全運転を監視し、自動化をサポートします。

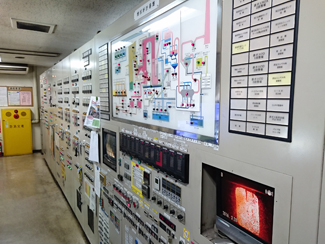

自動集中制御システム

高温熱分解処理法とは?

高温焼却 + 確実な排ガス処理 =有害産業廃棄物の処理を可能に

廃油・廃液などの液状産業廃棄物やプリント基板、固形物を高温のストーカ付きロータリーキルンで焼却し無害化処理をするものです。高温焼却確実な排ガス処理を実現しているため、今までは処理が難しいとされていた有害な産業廃棄物(PCB、水銀を除く)や第一石油類などの多様な難処理物も処理することが可能です。

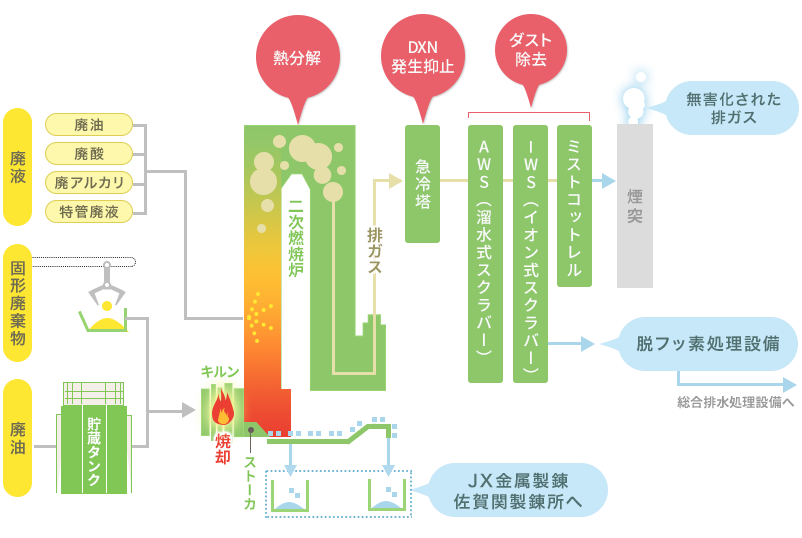

処理の流れ

焼却炉(クリーンZ炉)では、廃棄物が無害化されるまで、さまざまな無害化処理を行っております。

急冷塔、AWS、IWS、ミストコットレルなどの諸設備により処理段階で発生する
排ガスも完全無害化を達成するなど、高度なクリーン設計となっています。

焼却炉(クリーンZ炉)と溶融炉(リサイクルE炉)の連携

「クリーンZ炉」で処理した廃棄物は、焼却金銀滓と完全に無害化されたガスになります。焼却金銀滓は「リサイクルE炉」や、「JX金属グループの銅製錬工程」で処理し、有価物の回収とスラグ化での再資源化を行っています。

リサイクルE炉

リサイクルE炉

焼却炉の環境関連測定値・処理の状況(クリーンZ炉)

平成30年度(2018年度)11月更新

Adobe Systems社のAdobe Readerダウンロードページ(日本語)
Adobe ReaderはAdobe Systems社の商標です。

Get ADOBE READER
処理を他人に委託する場合に必要なマニフェストに対応しています(産業廃棄物管理票)
